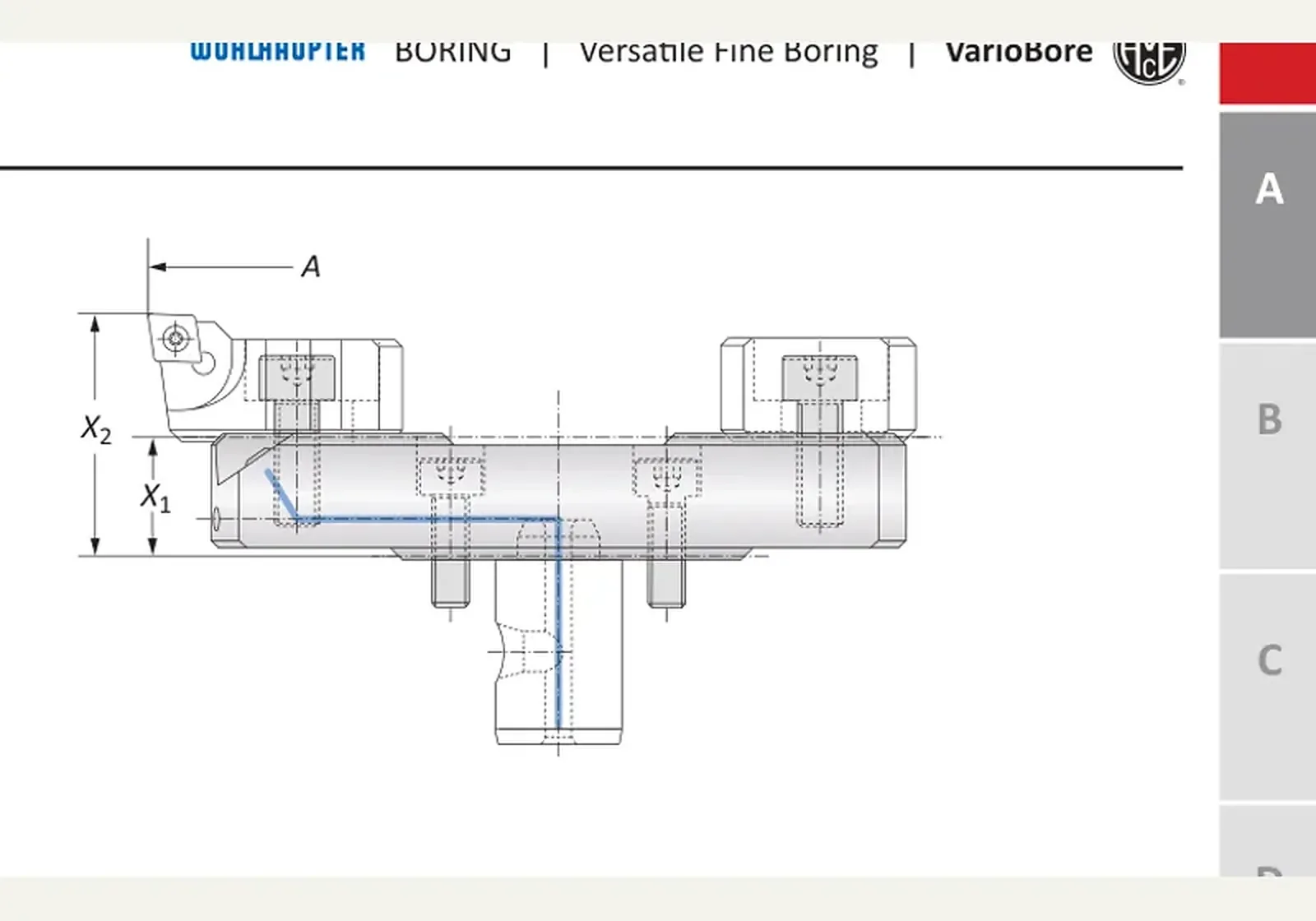

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты / Державки пластин Ø 124–152 · 501056
Зубчатые кассеты / Державки пластин Ø 124–152 · 501056. Форма 20 — 16.50 мм.
Линейка — VarioBore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от63 700 ₽(НДС 22% включён)
Запросить ценуЦена „от“ — нижняя граница. Если в заявке несколько позиций и разный набор наименований, стоимость считают под этот заказ. Минимум возможен после согласования состава.Цена на сегодня71 700 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · VarioBore
Назначение
Зубчатые кассеты / Державки пластин Ø 124–152 · 501056 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
Форма 20 — 16.50 мм; Форма 101 — 92°; A — 124.00 - 152.00 мм; X1 — 16.00 мм; X2 — 32.50 мм; Масса — 0.20 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 501056, диапазон растачивания 124.00 - 152.00 мм, вылет X1 16.00 мм, размер ключа s4, T8, A 124.00 - 152.00 мм.
Технические данные
- Форма 20
- 16.50 мм
- Форма 101
- 92°
Размеры этой позиции
- A
- 124.00 - 152.00 мм
- X1
- 16.00 мм
- X2
- 32.50 мм
- Масса
- 0.20 кг
- Диапазон растачивания
- 124.00 - 152.00 мм
- Размер 1 зубчатой кассеты на эскизе, мм
- 16.00 мм
- Расточная головка
- 501001
- Зубчатые кассеты
- 501054 501055 501056
- Державка пластины
- 502064
- Противовес
- 502165 кг
- Подача СОЖ
- 501157
- Сервисный ключ
- 115576 (s4) 115590 (T8)
Краткие факты
- Артикул
- 501056
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
