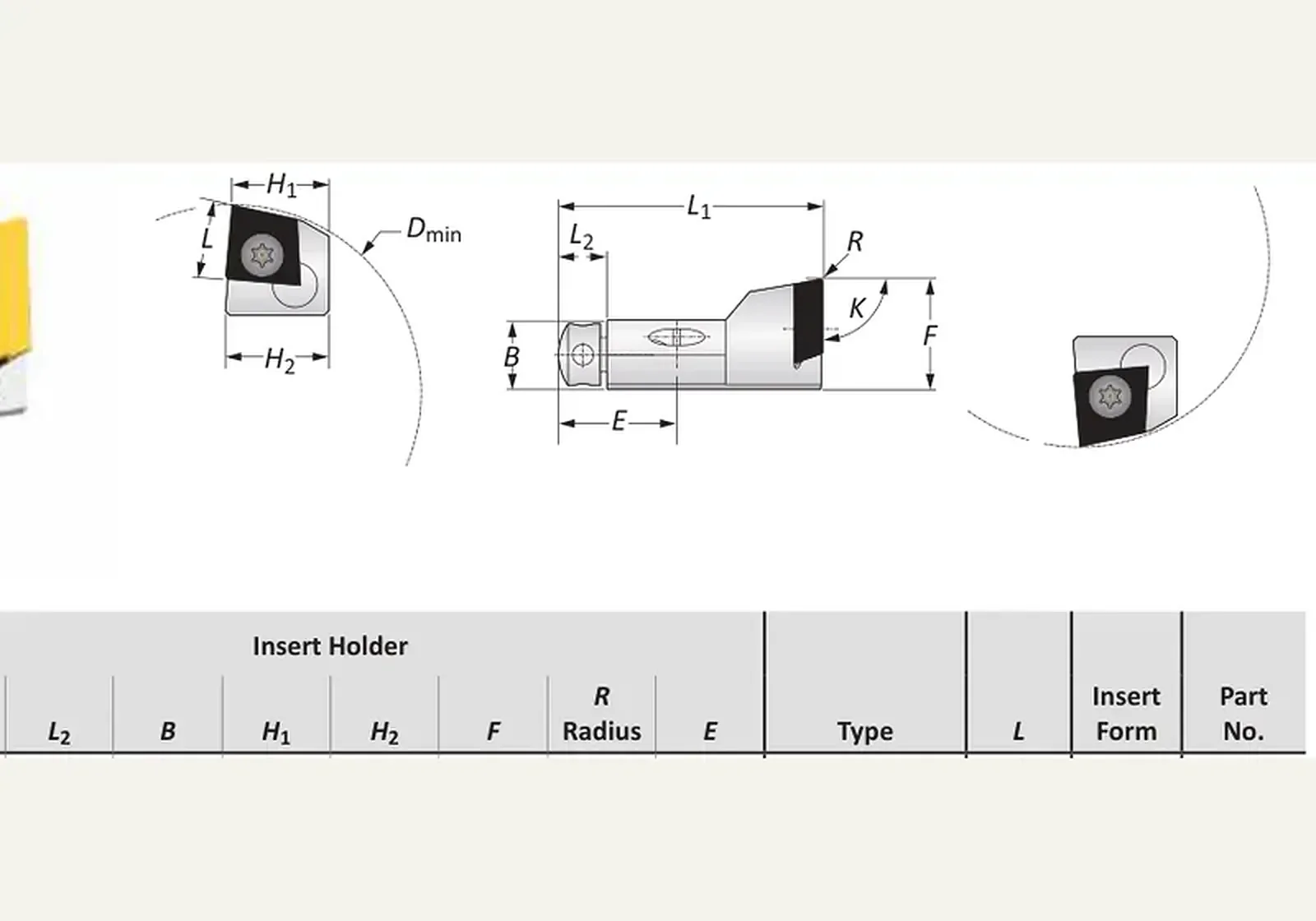

Обозначения на эскизе
- DMIN
- 70.00 мм
Форма пластины 04 и 05 · 345020
форма пластины 04 и 05 · 345020. DMIN — 70.00 мм.
Линейка — Картриджи Lay Down. Картридж ставят в посадочное гнездо головки или салазок; в расчёт длины сборки он не входит.
от63 700 ₽(НДС 22% включён)
Запросить ценуЦена „от“ — нижняя граница. Если в заявке несколько позиций и разный набор наименований, стоимость считают под этот заказ. Минимум возможен после согласования состава.Цена на сегодня71 700 ₽(НДС 22% включён)
Wohlhaupter · Картриджи Lay Down
Назначение
форма пластины 04 и 05 · 345020 — картридж Lay Down: сменная пластина в посадочном гнезде головки или салазок, не удлинитель MVS.
Принцип работы и конструкция
Картридж Lay Down крепят в посадочном гнезде головки или салазок. В цепочку удлинения MVS он не входит и вылет сборки не задаёт.
Технические параметры
DMIN — 70.00 мм; Диапазон — 70.00 мм; L1 — 45.00 мм; L2 — 8.00 мм; B — 14.00; H1 — 19.00.
Соответствие стандартам
Сменная пластина — DIN ISO 1832. Картридж в посадочном гнезде, не соединение MVS.
ГОСТ 19042-80 гармонизирован с ISO 1832-85, не идентичен ISO 1832:2017.
Применение и подбор
В запросе: артикул 345020, форма пластины по DIN ISO 1832, тип посадочного гнезда.
Размеры этой позиции
- Диапазон
- 70.00 мм
- L1
- 45.00 мм
- L2
- 8.00 мм
- B
- 14.00
- H1
- 19.00
- H2
- 20.00
- F
- 22.00
- E
- 20.00
- L
- 14.50 мм
- Радиус
- 0.50 мм
- Тип
- Правое
- Форма
- 05
- №
- 345020
- Наименьший диаметр D, мм
- 70.00 мм
- H
- 20.00 мм
- Наименьшая ширина B, мм
- 14.00 мм
- T
- 6.00
- Монтажная резьба и опорная пластина (G)
- M8
- Монтажная резьба и опорная пластина (M)
- M3
- Тип картриджа
- 345020
- Винт
- 215467
- Подкладка
- 345220
- Винт пластины
- 415949
- Отвёртка Torx
- 215150
- Шестигранная отвёртка
- 115575
Краткие факты
- Артикул
- 345020
- Бренд
- Wohlhaupter
- Раздел
- Картриджи Lay Down
Примечания
от63 700 ₽
Цена на сегодня71 700 ₽(НДС 22% включён)
Раздел каталога: Тангенциальные компактные картриджи Lay Down
