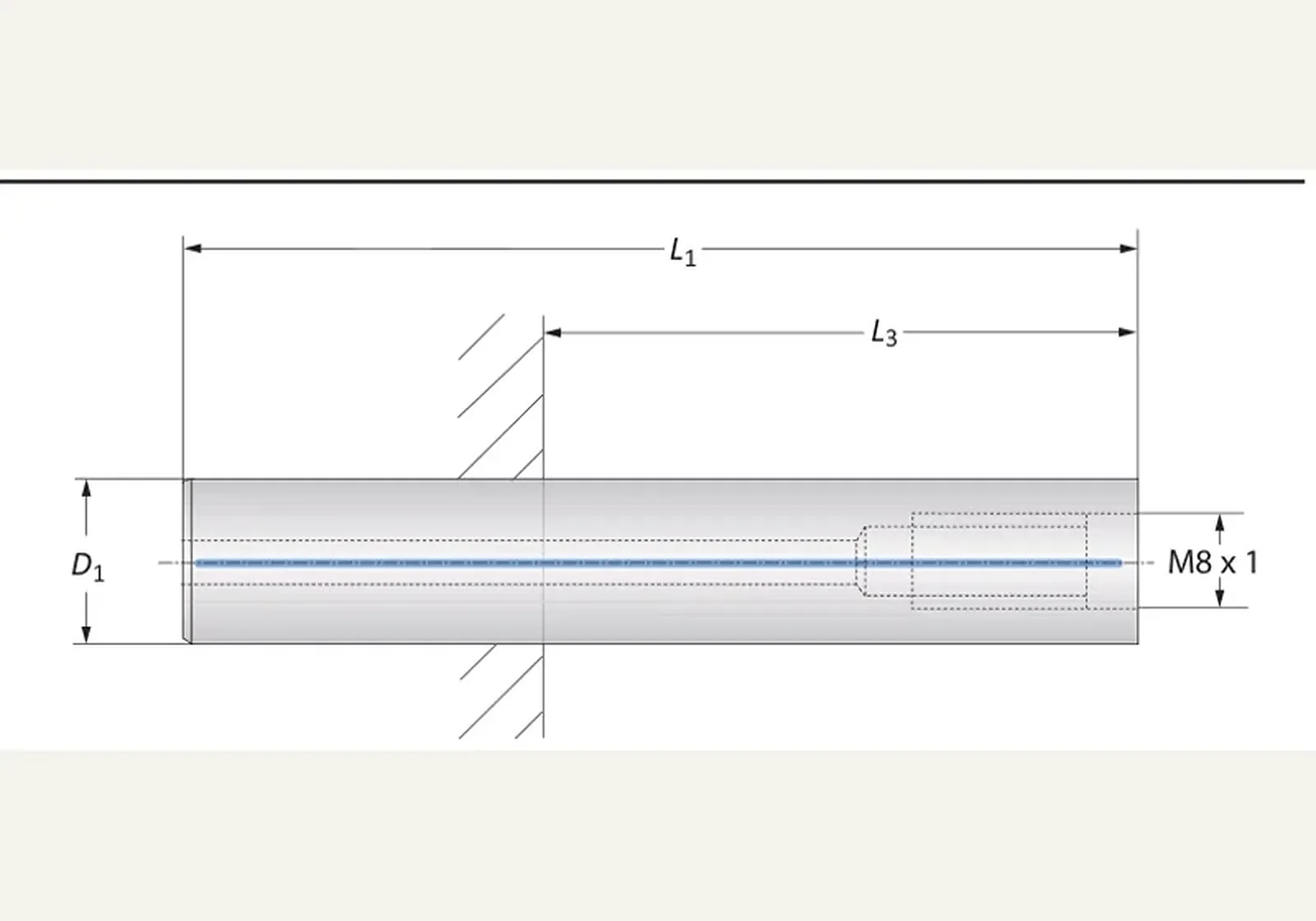

Обозначения на эскизе
- A10
- 29.00 мм
- A63
- 22.00 мм
- L3
- 69.00 мм
- Материал хвостовика
- сталь или твёрдый сплав
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Хвостовики 23.00 · 248138
Хвостовики 23.00 · 248138. A10 — 29.00 мм.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от15 700 ₽(НДС 22% включён)
Запросить ценуЦена „от“ — нижняя граница. Если в заявке несколько позиций и разный набор наименований, стоимость считают под этот заказ. Минимум возможен после согласования состава.Цена на сегодня17 700 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Цилиндрический хвостовик головки 248, резьба M8×1, D1 23.00 мм, L1 117.00 мм. В цепочку MVS входит через переходник 248.
Принцип работы и конструкция
Головка 248 несёт цилиндрический хвостовик M8×1; соединение MVS — на переходнике 248, конус шпинделя — на мастер-хвостовике. Цена деления шкалы 0,01 мм по диаметру.
Технические параметры
A10 — 29.00 мм; A63 — 22.00 мм; L3 — 69.00 мм; D1 — 23.00 мм; L1 — 117.00 мм.
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 248138, диаметр D1 и тип хвостовика M8×1 (переходник 248 вводит оправку в цепочку MVS).
Размеры этой позиции
- D1
- 23.00 мм
- L1
- 117.00 мм
- Наибольшая длина L3, мм
- 69.00 мм
- HSK-A 63
- 22.00 мм
- HSK-A 100
- 29.00 мм
- Соединение
- M8 x 1
- Масса
- 0.40 кг
- Длина хвостовика, мм
- 117.00 мм
Краткие факты
- Артикул
- 248138
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Хвостовики
Примечания
от15 700 ₽
Цена на сегодня17 700 ₽(НДС 22% включён)
Раздел каталога: Хвостовики
