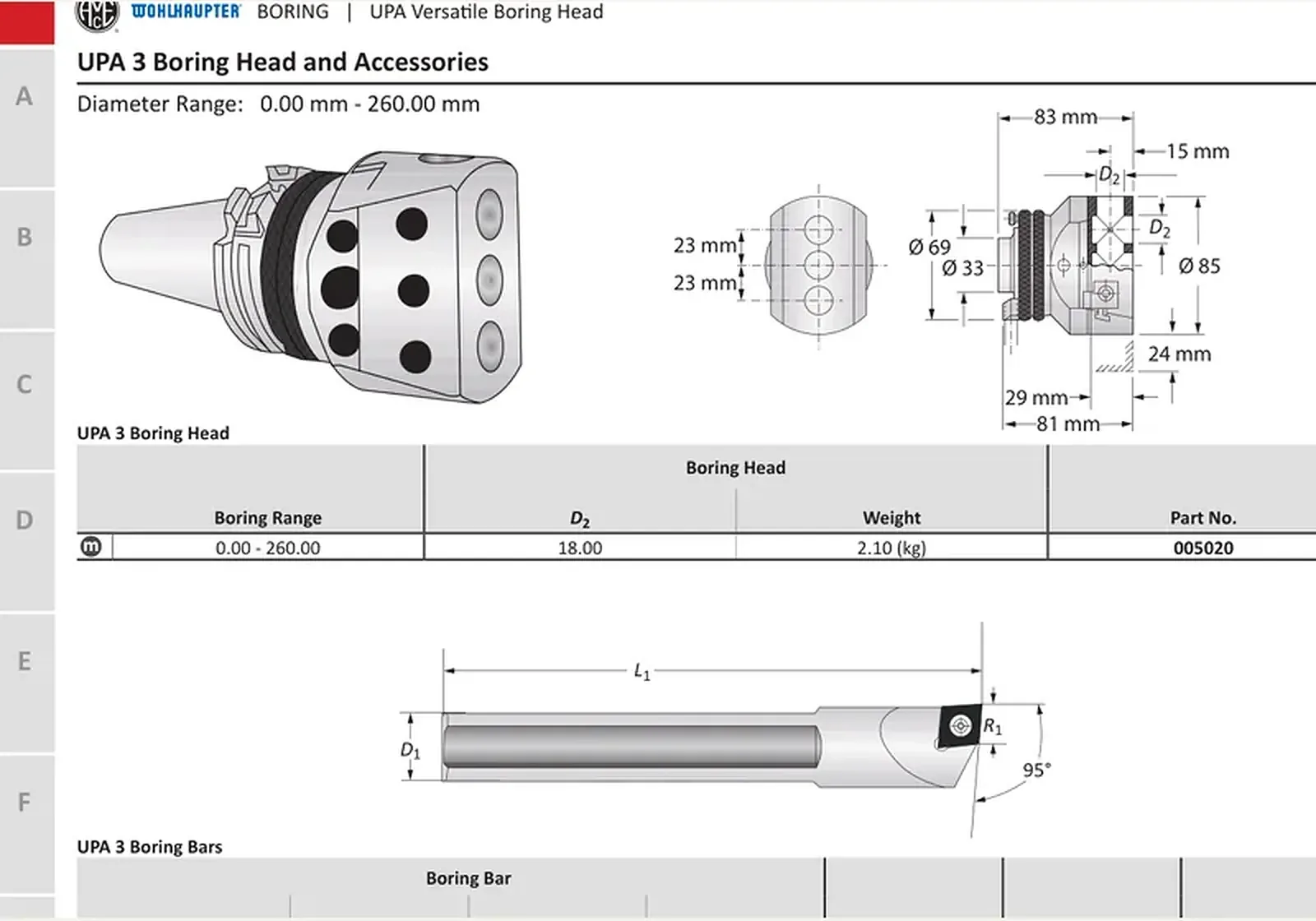

Обозначения на эскизе
- Угол
- 95°
- D2
- 18.00 мм
- Диапазон растачивания
- 0.00-260.00 мм
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточная головка UPA 3 Ø 0–260 мм · 005020
Расточная головка UPA 3 Ø 0–260 мм. Диапазон растачивания — 0.00-260.00 мм. D2 — 18.00 мм.
Линейка — Универсальные головки UPA. Конус шпинделя выполнен на хвостовике головки UPA, а не на отдельном мастер-хвостовике. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 062 400 ₽(НДС 22% включён)
Запросить ценуЦена „от“ — нижняя граница. Если в заявке несколько позиций и разный набор наименований, стоимость считают под этот заказ. Минимум возможен после согласования состава.Цена на сегодня1 195 200 ₽(НДС 22% включён)
Wohlhaupter · Универсальные головки UPA
Назначение
Универсальная расточная головка UPA 3 Wohlhaupter для торцевания, конусного растачивания и нарезания резьбы на неподвижной заготовке. Диапазон растачивания — 0.00-260.00 мм.
Принцип работы и конструкция
Собственный привод радиальной подачи салазок: головка UPA 3 вращается со шпинделем, салазки за оборот смещают резец. Конус шпинделя выполнен на хвостовике самой головки. Соединение MVS интерфейсом UPA не является.
Технические параметры
Масса — 2.10 кг. Нижняя граница диапазона зависит от резцовой оснастки. Предельная частота, если указана в таблице, — конструктивный предел по ISO 15641.
Соответствие стандартам
SK — DIN 69871, конус — DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016.
Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).
Применение и подбор
В запросе указывают артикул 005020, диапазон растачивания и тип конуса шпинделя.
Размеры этой позиции
- D2
- 18.00 мм
- Диапазон растачивания
- 0.00-260.00 мм
- Масса
- 2.10 кг
от1 062 400 ₽
Цена на сегодня1 195 200 ₽(НДС 22% включён)
Раздел каталога: Универсальные головки UPA
